Introduzione
Le valvole a sfera Mutiport Way sono valvole a sfera che controllano il flusso dei fluidi attraverso una struttura del percorso del flusso a tre-vie o a quattro-vie e vengono utilizzate in sistemi di tubazioni che richiedono la commutazione di percorsi multipli-.
Specifica
|
Specifica |
Dettagli |
|
Modello |
P30A a 3 vie / P40A a 4 vie OPPURE OEM |
|
Costruzione |

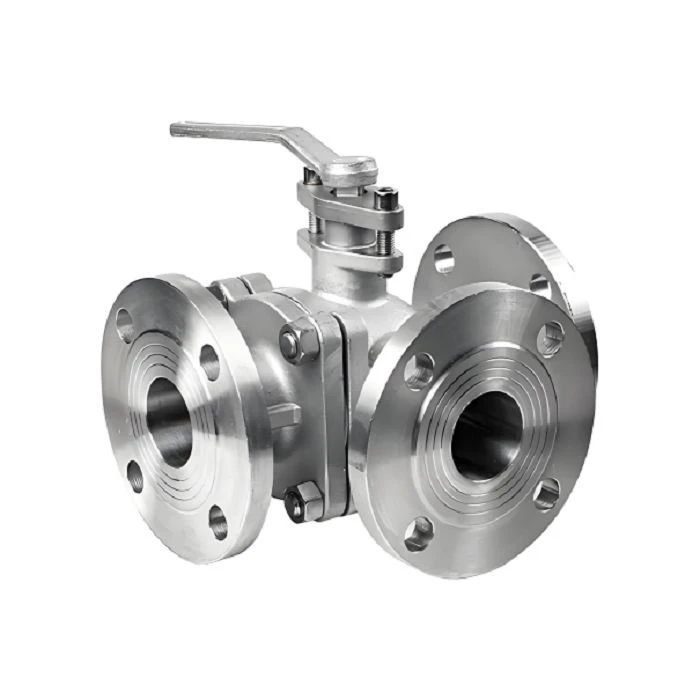

Corpo sdoppiato flangiato a 3 o 4 vie |
|
Misurare |
1/2" – 10" (DN15-DN250) |
|
Valutazione della pressione |
PN16-40/ANSI 150-300 |
|
Connessione |
Flangia RF o altro a richiesta; Compatibile ASME B16.5 |
|
Materiali |
ASTM A105 / ASTM A479 F304 / ASTM A479 F316 |
|
Sedili |
Seduta morbida o metallica |
|
Supporto di montaggio per attuatore |
ISO 5211 |
|
Temperatura di lavoro |
Da -196 gradi a +400 gradi |
|
Standard di progettazione |
Scartamento: ANSI B16.34 / ASME VIII Div.1 / EN 12516-1 |
|
Rivolta verso la flangia |
RF secondo EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Foratura della flangia |
Fori metrici conformi a EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Classe di tenuta |
API 598Cl. A/ASME B16.104/FCI 70-2 Cl. VI/GOST 54808 Cl. A/EN 12266-1/ISO 5208 |
|
Progettazione dello stelo |
Anti-esplosione.- |
Caratteristiche

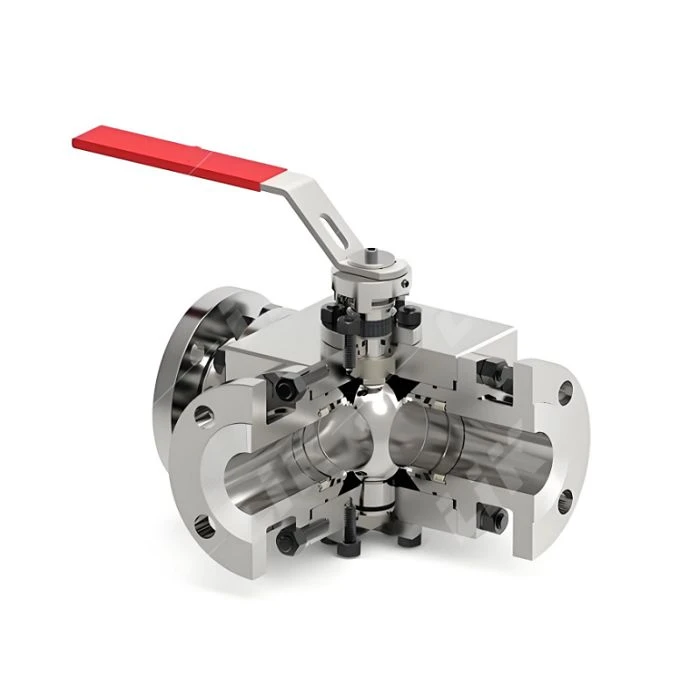

Percorso di commutazione del flusso fisso:I canali interni (a forma di L-o a forma di T-) della sfera determinano la connettività e le posizioni di apertura e chiusura corrispondono a un percorso di flusso chiaro. La logica di commutazione è definita direttamente dalla struttura e non richiede alcun controllo di interblocco aggiuntivo.
Controllo centralizzato delle perdite:La funzionalità multi-vie è completata all'interno di un unico corpo valvola. La superficie di tenuta è concentrata nella zona di contatto tra sfera e sede della valvola. Lo stato chiuso soddisfa i requisiti API 598 Classe A ed EN 12266-1, riducendo i percorsi di perdita causati da più punti di connessione.

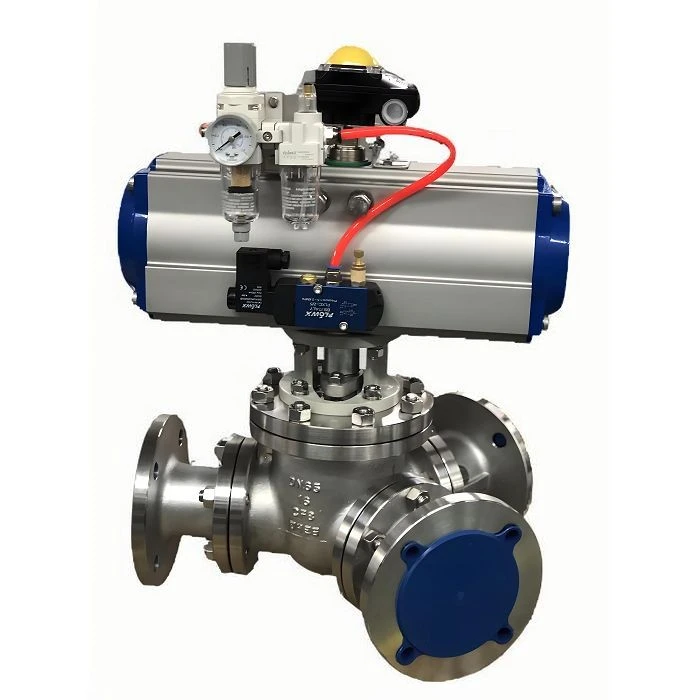

Azionamento unificato dell'attuatore:L'interfaccia superiore del corpo valvola è conforme alla norma ISO 5211. La commutazione tra più canali di flusso è ottenuta da un singolo attuatore che guida la rotazione della sfera, eliminando la necessità di collegamenti multipli di attuatori.
Applicazioni
Industria petrolchimica:Utilizzato per la distribuzione multimediale o il passaggio tra più pipeline di processo, consentendo la conversione di percorsi di processo diversi.
Trattamento delle acque:Utilizzato per la commutazione della direzione del flusso e il controllo della distribuzione tra affluenti/effluenti o serbatoi multipli.
Farmaceutica e chimica fine:Utilizzato in sistemi multi-batch o multi-formulazione per ottenere la commutazione e l'isolamento dei diversi percorsi dei media.
Sistemi energetici e industriali:Utilizzato nell'acqua di raffreddamento o nei sistemi ausiliari per ottenere la deviazione e il controllo dell'inversione del fluido.
